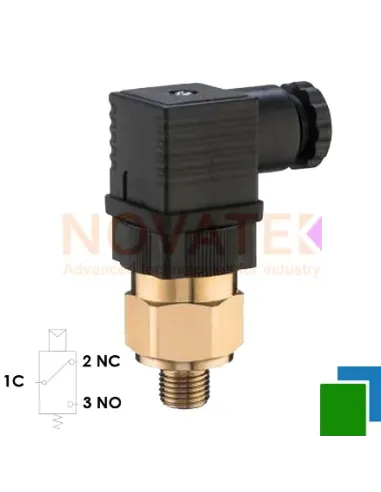

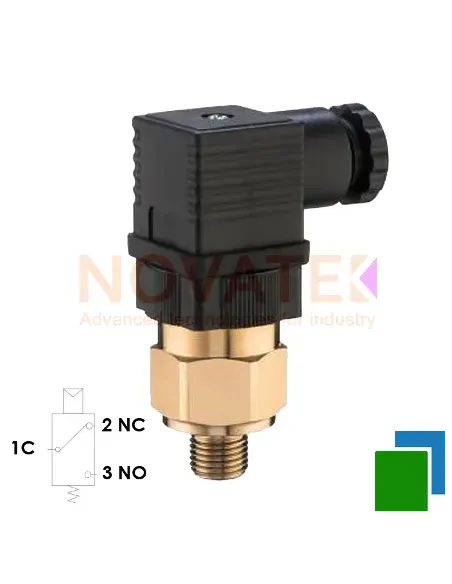

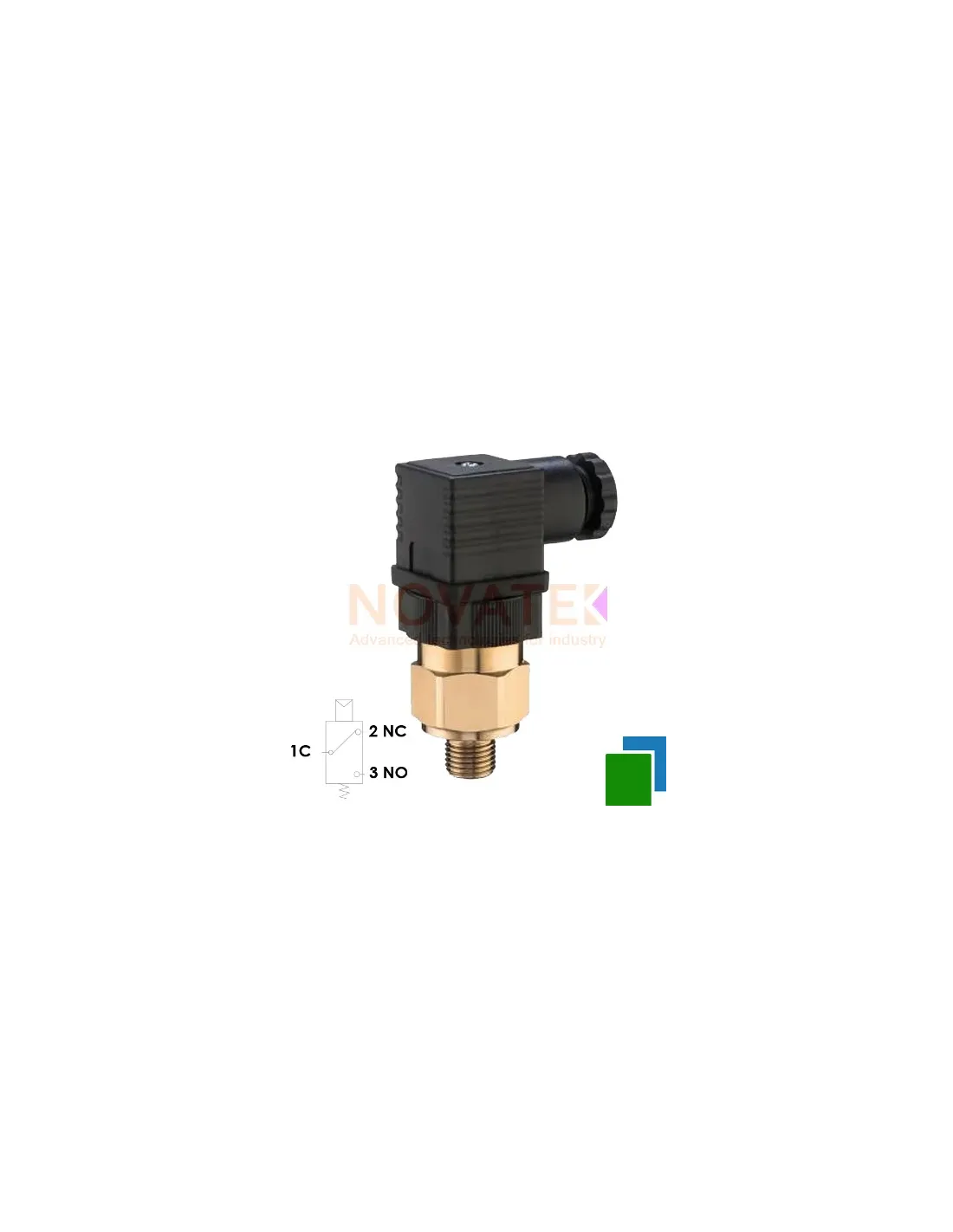

Регульоване мембранне реле вакууму з перекидними контактами Н.В.(N.О.) або Н.З.(N.C.), максимальна напруга перемикання ≤ 30V DC / 250V AC, діапазон налаштування тиску спрацювання (-0,2)÷(-0,9) бар, -200÷-900 m bar, приєднання - зовнішня різьба R1/8.
| Тип контакта | SPDT (перекидний контакт) |
| Діапазон налаштування | (-0,2)÷(-0,9) бар |
| Номінал контакту | 3(2) A / 250 Vac |
| Електричні характеристики | Версія UL CSA |
| 3 A / 30 Vdc | |
| 3 A / 125 Vac | |
| 3 (3) A / 250 Vac | |
| Чутливий елемент | Мембрана |
| Ущільнення | HNBR |
| Максимальна температура рідини | Версія UL/CSA 85°C |
| Максимальна межа надлишкового тиску | 15 бар |
| Макс. робочий тиск | 2,5 бар |
| Фіксований гістерезис | макс 0,15 бар |
| Корпус | Латунь |
| Електричні контакти | Серебро |

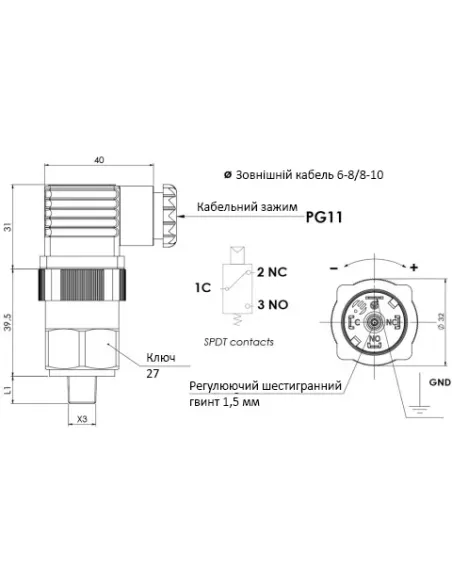

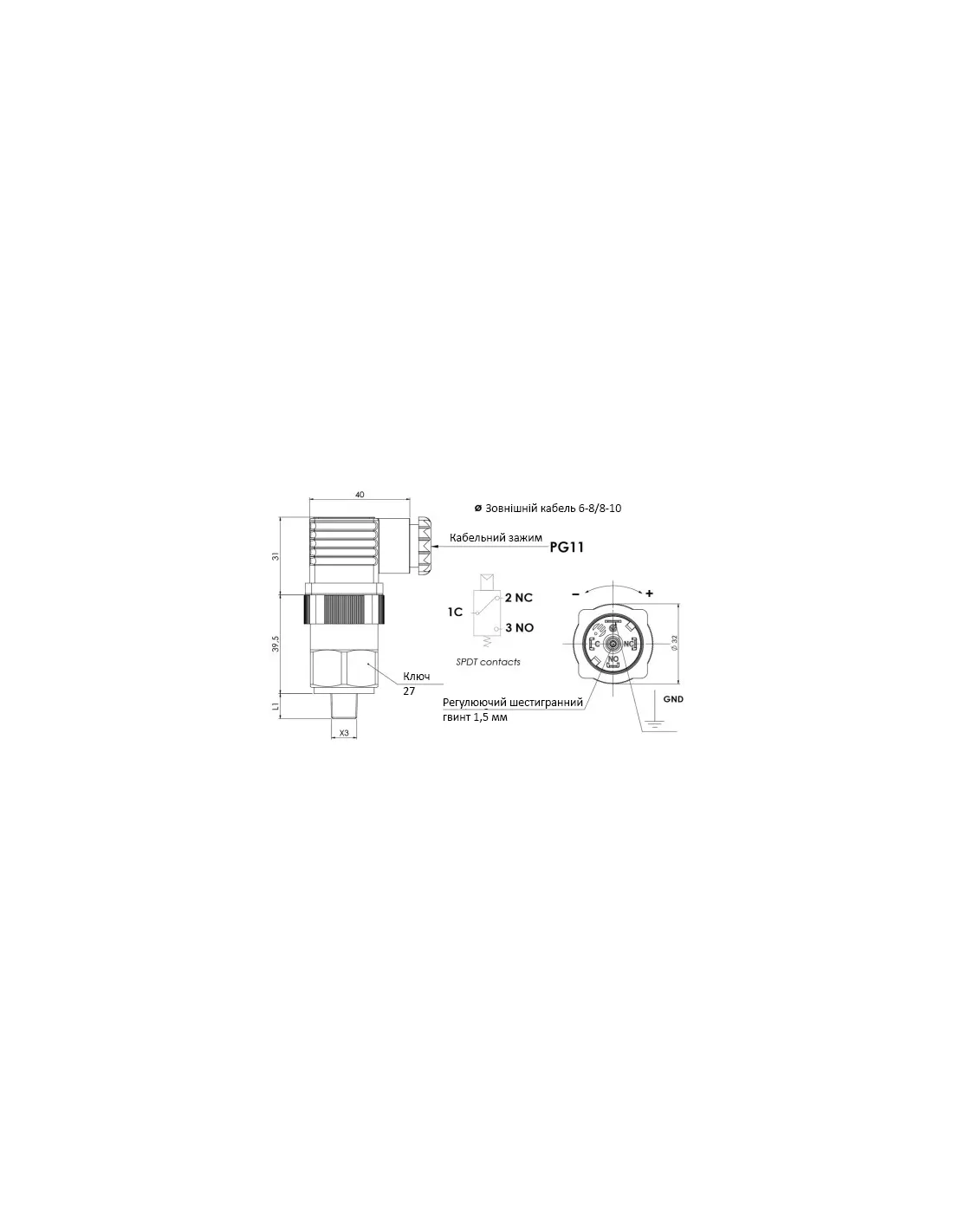

| Регулювальний гвинт | Шестигранний ключ 1,5 мм |
| Електричне підключення | Розєм UNI EN 175301-803 (DIN 43650) IP65 |
| Механічний термін служби | 10^6 операцій |
| Максимальний момент затягування | 25 Nm |
| Ступінь захисту | IP65* |
| Сертифікати | ATEX** / UL CSA |
| Вага | ~ 140 g |
*З роз'ємом по UNI EN 175301-803 (DIN43650).
** сертифікована версія ATEX/IECEX доступна на запит. UL 508 ФАЙЛ № E478896 Сертифікована версія CSA C22.2NO.14-13 доступна за запитом.
У промисловості та автомобілебудуванні часто буває необхідно, щоб задане значення тиску перетворювалося на електричний сигнал, який запускає машинний цикл або вказує на певну ситуацію (наприклад, витоку в системі або сигнали тривоги). Цими операціями зазвичай керують компоненти, які називаються вакуумними перемикачами, які відкалібровані відповідно до конкретного застосування.
Регульовані реле вакууму постачаються з нормально відкритими контактами Н.В. (N.O.) або нормально закритими контактами Н.З. (N.C.). Також, є універсальний варіант SPDT з перекидними контактами де можливо використовувати або Н.В. або Н.З.. Необхідне значення тиску (калібрування) здійснюється за допомогою регулювального гвинта, який, діючи як пружина, визначає його навантаження. Ця пружина протидіє тиску рідини на розділовий елемент мембрану, дозволяючи електричному контакту замикатися (або розмикатися) тільки при досягненні заданого тиску.

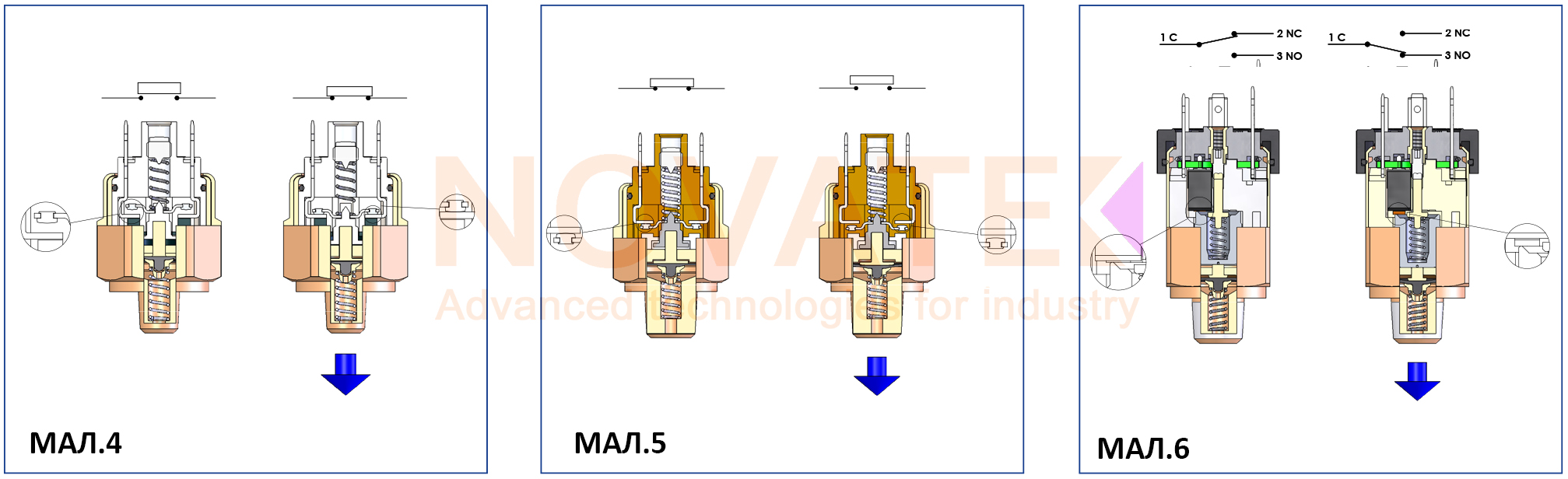

У НОРМАЛЬНО ВІДКРИТОМУ Н.В. (N.O.) виконанні (рис. 4) контакт розімкнуто, тобто. за відсутності тиску струм не протікає. При досягненні заданого тиску електричний контакт замикається.
На (рис. 5) показано реле тиску з НОРМАЛЬНО ЗАКРИТИМИ Н.З. (N.C.) контактами за відсутності тиску. Бачимо, що за відсутності тиску контакти замикаються і сигнал на зовнішніх контактах є. При досягненні заданого тиску електричний контакт піднімається та перериває сигнал.
У версії ПЕРЕКЛЮЧАЮЧОГО КОНТАКТУ (SPDT) (рис. 6) тиск рідини на розділовий елемент (діафрагму або поршень) викликає перемикання мікроперемикача. У цій версії можна використовувати або Н.З. або Н.В. контакти, або обидва.
Італійська компанія, що спеціалізується на розробці та виробництві датчиків рівня, тиску та вакууму. З 1990 року вона розгалужилася на датчики тиску та почала виробляти реле тиску та вакуумні реле. У дев'яності роки компанія значно розширила асортимент продукції, включивши в неї датчики температури, термостати та вакуумні перемикачі, датчики швидкості та обертання і, нарешті, витратоміри.
