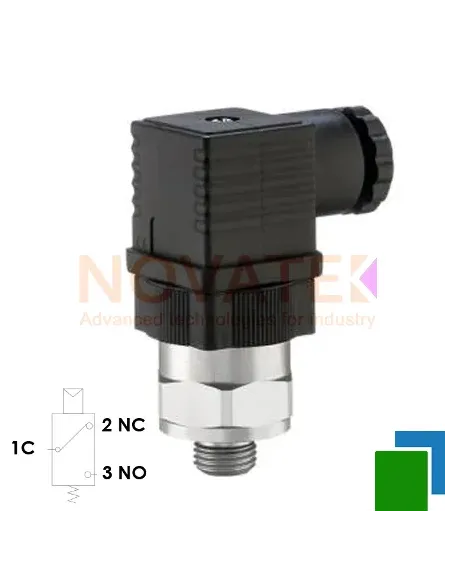

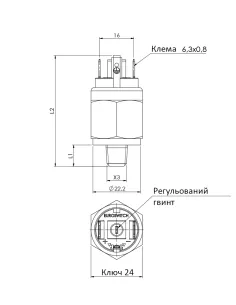

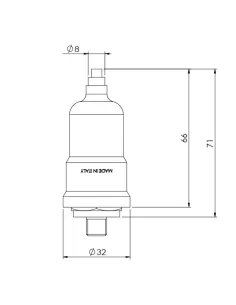

Регульоване мембранне реле тиску з перекидними контактами Н.В.(N.О.) або Н.З.(N.C.), максимальна напруга перемикання ≤ 30V DC / 250V AC, діапазон налаштування тиску спрацювання 2÷10 бар, приєднання - зовнішня різьба G1/4.
| Тип контакта | SPDT (перекидний контакт) |
| Діапазон налаштування | 2 ÷ 10 бар |
| Номінал контакту | 3(2) A / 250 Vac |
| Електричні характеристики | 5 (4) A / 14 Vdc |
| 4 (3) A / 30 Vdc | |
| 5 (3) A / 125 Vac | |
| 3 (2) A / 250 Vac | |
| Чутливий елемент | Поршень |
| Ущільнення | NBR + Teflon |
| Максимальна температура рідини | От -25° до 100°C |
| Максимальна межа надлишкового тиску | 50 бар |
| Макс. робочий тиск | 20 бар |
| Фіксований гістерезис | макс 0,8 бар |
| Корпус | Алюміній |
| Електричні контакти | Серебро |
| Регулювальний гвинт | Шестигранний ключ 1,5 мм |
| Електричне підключення | Розєм UNI EN 175301-803 (DIN 43650) IP65 |
| Механічний термін служби | 2x10^5 операцій (0-10 бар) |
| Електричний термін служби | 5х10^4 операцій |
| Максимальний момент затягування | 20 Nm |
| Ступінь захисту | IP65* |
| Сертифікати | ATEX** / UL CSA |
| Вага | ~ 110 g |
*З роз'ємом по UNI EN 175301-803 (DIN43650).
** сертифікована версія ATEX/IECEX доступна на запит. UL 508 ФАЙЛ № E478896 Сертифікована версія CSA C22.2NO.14-13 доступна за запитом.
Регульовані реле тиску постачаються з нормально відкритими контактами Н.В. (N.O.) або нормально закритими контактами Н.З. (N.C.). Також, є універсальний варіант SPDT з перекидними контактами де можливо використовувати або Н.В. або Н.З.. Необхідне значення тиску (калібрування) здійснюється за допомогою регулювального гвинта, який, діючи як пружина, визначає його навантаження. Ця пружина протидіє тиску рідини на розділовий елемент мембрану, дозволяючи електричному контакту замикатися (або розмикатися) тільки при досягненні заданого тиску.
У НОРМАЛЬНО ВІДКРИТОМУ (Н.В.) виконанні на рис. 1 контакт розімкнутий, тобто за відсутності тиску струм не протікає. При досягненні заданого тиску електричний контакт замикається.
На схемі рис. 2 показано реле тиску з НОРМАЛЬНО ЗАКРИТИМ (Н.З.) контактами за відсутності тиску. Бачимо, що контакти зімкнуті і на зовнішніх контактах сигнал присутній. При досягненні заданого тиску електричний контакт розмикається та перериває сигнал.

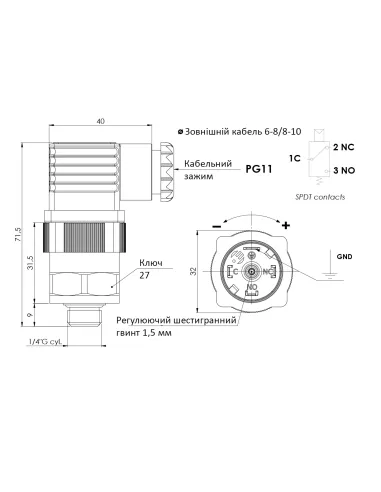

У ПЕРЕМИКАЮЧИХ КОНТАКТАХ (SPDT) версії, показаної на рис. 3 тиск рідини на розділовому елементі (діафрагмі або поршні) викликає перемикання мікроперемикача. У цій версії можна використовувати або НЗ, або НВ контакти, або обидва.
Італійська компанія, що спеціалізується на розробці та виробництві датчиків рівня, тиску та вакууму. З 1990 року вона розгалужилася на датчики тиску та почала виробляти реле тиску та вакуумні реле. У дев'яності роки компанія значно розширила асортимент продукції, включивши в неї датчики температури, термостати та вакуумні перемикачі, датчики швидкості та обертання і, нарешті, витратоміри.
