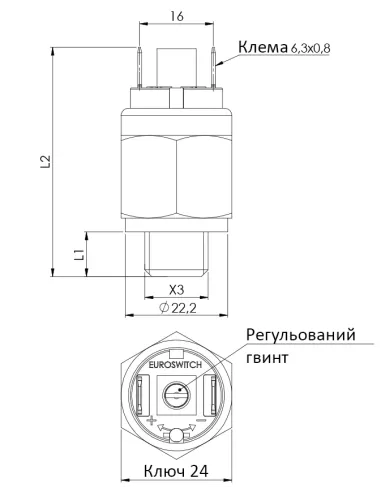

Регульоване мембранне реле тиску з Н.З. (N.C.) нормально закритими контактами, максимальна напруга перемикання 48V AC/DC, діапазон налаштування тиску спрацювання 1÷10 бар, приєднання - зовнішня різьба R1/8.
| Діапазон налаштування | 1 ÷ 10 бар |
| Електричні характеристики | 0,5A - 48V AC/DC |
| Чутливий елемент | Мембрана |
| Матеріал мембрани | FKM |
| Максимальна температура рідини | От -10° до 120°C |
| Максимальна межа надлишкового тиску | 300 бар |
| Макс. робочий тиск | 150 бар |
| Корпус | Корпус із оцинкованої сталі |
| Електричні контакти | Серебро AgNi |
| Механічний термін служби | 10^6 операцій |
| Електричний термін служби | 10^6 операцій |
| Вага | ~ 65 g |
| Ступінь захисту | IP54 IP65* / IP65** |
*c гумовим захисним ковпачком.
** із захисним роз'ємом DIN.
Регульовані реле тиску постачаються з нормально відкритими контактами Н.В. (N.O.) або нормально закритими контактами Н.З. (N.C.). Також, є універсальний варіант SPDT з перекидними контактами де можливо використовувати або Н.В. або Н.З.. Необхідне значення тиску (калібрування) здійснюється за допомогою регулювального гвинта, який, діючи як пружина, визначає його навантаження. Ця пружина протидіє тиску рідини на розділовий елемент мембрану, дозволяючи електричному контакту замикатися (або розмикатися) тільки при досягненні заданого тиску.
У НОРМАЛЬНО ВІДКРИТОМУ (Н.В.) виконанні на рис. 1 контакт розімкнутий, тобто за відсутності тиску струм не протікає. При досягненні заданого тиску електричний контакт замикається.
На схемі рис. 2 показано реле тиску з НОРМАЛЬНО ЗАКРИТИМ (Н.З.) контактами за відсутності тиску. Бачимо, що контакти зімкнуті і на зовнішніх контактах сигнал присутній. При досягненні заданого тиску електричний контакт розмикається та перериває сигнал.
У ПЕРЕМИКАЮЧИХ КОНТАКТАХ (SPDT) версії, показаної на рис. 3 тиск рідини на розділовому елементі (діафрагмі або поршні) викликає перемикання мікроперемикача. У цій версії можна використовувати або НЗ, або НВ контакти, або обидва.
Італійська компанія, що спеціалізується на розробці та виробництві датчиків рівня, тиску та вакууму. З 1990 року вона розгалужилася на датчики тиску та почала виробляти реле тиску та вакуумні реле. У дев'яності роки компанія значно розширила асортимент продукції, включивши в неї датчики температури, термостати та вакуумні перемикачі, датчики швидкості та обертання і, нарешті, витратоміри.
